Firmwareupdate
Um die neuesten Features der EA uniTFT-Serie nutzen zu können kann es notwendig sein, die interne Firmware des Moduls zu erneuern. Dies kann auf zwei Varianten erfolgen: entweder über die seriellen Schnittstellen oder mit Hilfe der SD-Card.
Firmwareupdate per serielle Schnittstelle und Windows PC:
- speichern Sie die Firmwaredatei (z.B. EA_uniTFT_V1_1.fw) auf der Festplatte
- verbinden Sie das EA uniTFT mit Ihrem PC
- starten Sie uniTRANSFER.exe (zu finden in den Tools der uniTFTDesugner-Installation) und wählen die korrekte Schnittstelle als Verbindung zum EA uniTFT aus
- schieben Sie die neue Firmwaredatei aus dem Windows-Explorer per Drag&Drop auf das Fenster "uniTRANSFER.exe"
- Nach der Übertragung muss manuell ein Reset ausgeführt werden, beim erneuten Start wird die Firmware geladen. Bitte schalten Sie das Gerät während des Updates nicht aus.
- Das Firmwarefile wird nach der Installation gelöscht, sofern es nicht das Dateiattribut "Schreibgeschützt" hat.
Firmwareupdate per SD-Card:
- Das EA uniTFT muss komplett Spannungsfrei geschaltet werden.
- Ausbau der SD-Card
- speichern Sie die Firmwaredatei (z.B. EA_uniTFT_V1_1.fw) auf der Mikro SD-Card im Root-Verzeichniss
- Nach dem Einbau und Starten des Moduls wird automatisch die auf der Mikro SD-Card befindliche Firmware geladen. Bitte schalten Sie das Gerät während des Updates nicht aus.
- Das Firmwarefile wird nach der Installation gelöscht, sofern es nicht das Dateiattribut "Schreibgeschützt" hat.
Firmwareupdate per serieller Schnittstelle:

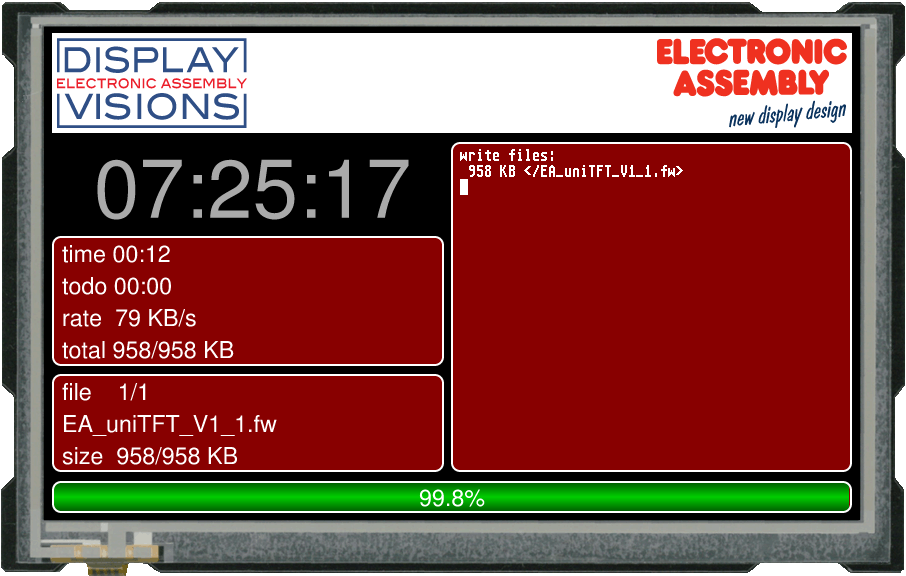

Die Firmwaredatei kann mit einem beliebigen System zum EA uniTFT übertragen werden. Dazu übertragen Sie den Inhalt der *.fw Datei 1:1 (mit Protokoll in einzelnen Paketen) zum EA uniTFT. Auf dem Modul kann mitverfolgt werden wieweit die Übertragung abgeschlossen ist. Nach erfolgreicher Übertragung erfolgt automatisch ein Datencheck. Bei korrekten Daten wird der Programmiervorgang automatisch gestartet. Bitte schalten Sie das Gerät während des Updates nicht aus.
