EA uniTFT Series

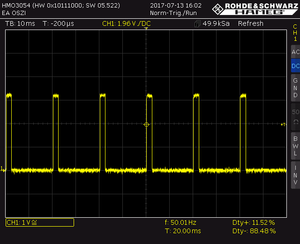

Das Modul verfügt über die Möglichkeit über ein PWM-Signal (Pulsweitenmodulation) externe Komponenten anzusteuern.  Dabei wird bei konstanter Frequenz (einstellbar von 2 Hz bis 1 MHz #HFO) das  Tastverhältnis eines rechteckigen Impulses geändert. Durch die Modulation ändert sich das Verhältnis zwischen  An- und Ausschaltzeit und somit die Charakteristik des Ausgangssignals. Auf diese Art können elektromechanische Bauteile wie z.B. Motoren angesteuert werden oder auch eine quasi-analoge Spannung erzeugt werden. Die Variation des Tastverhältnisses sorgt dann für eine geringe Motordrehzahl/Spannung bei kurzer  Anschaltzeit oder eine hohe Motordrehzahl/Spannung bei langer Anschaltzeit.  Die Ausgangspegel liegen bei 0V und VDD.
